セパレートタイプの出力例は、以下のようになります。
----------- file のはじまり -----------
BoneFile : type separated : ver1001
NAMEPART_START
0104:右手不動２
0105:胸不動２
0106:胸不動１
0107:胸
0108:右肩
0109:右ひじ
（途中省略）
0272:左薬指２
0273:左薬指１
0274:左小指３
0275:左小指２
0276:左小指１
NAMEPART_END
TREEPART_START
0103,0135,0134,0148,0147,0146,0145,
0134,0149,0152,0151,0150,
0134,0156,0155,0154,0153,
0134,0160,0159,0158,0157,
0134,0164,0163,0162,0161,
0134,0168,0167,0166,0165,
（途中省略）
0121,0119,0118,
0121,0117,
0107,0106,0105,
TREEPART_END
------- file の終わり ---------------
上の結果も、E3DHSPのサンプルに入っている、ni_parts_4_bone.sig の
ボーン情報を出力したものです。
一部、省略してあります。
まず、ファイルの先頭に、”BoneFile : type separated : ver1001”という行があります。
これは、RokDeBone2が、セパレートタイプであることを見分けるために、必要な行です。
改行やスペースを含めて、半角で、正しく記述する必要があります。
”type” の後に続く、”separated”という部分に、特に注意してください。
セパレートタイプの場合は、
シリアル番号対名前の情報と、
階層構造情報を、分けて記述します。
名前情報、あるいは、階層構造情報のどちらか一方のみ書かれたファイルでも、
RokDeBone2で入力することが出来ます。
名前情報は、NAMEPART_START と NAMEPART_END で、はさまれた部分に記述します。
一行に、一個のジョイントの名前の情報を記述します。
4桁表記のシリアル番号 + 半角のコロン + ジョイントの名前
の形式で記述します。
たとえば、
”0104:右手不動２”
の行は、シリアル番号104のジョイントの名前を、右手不動２という名前にしなさい、という記述です。
階層構造情報は、TREEPART_START と、 TREEPART_END で、はさまれた部分に記述します。
各行には、親, 子供, 孫, ひ孫, ... の順でシリアル番号をカンマで区切って、並べて記述します。
シリアル番号は、4桁表記で記述します。（１２の場合は、００１２と書く。）
たとえば、
” 0121,0119,0118,”
の行は、シリアル番号１０２のジョイントの子供として、シリアル番号１１９のジョイントを登録し、
シリアル番号１１９のジョイントの子供として、シリアル番号１１８のジョイントを登録することを意味しています。
シリアル番号、コロン、カンマ、NAMEPART_START, NAMEPART_END, TREEPART_START, TREEPART_END, ファイルの先頭行は、
半角で記述する必要があります。
相対値モードについて（ver1.0.3.1以降のRokDeBone2）
ver1.0.3.1からは、ボーンファイルに相対値モードが、追加されました。
相対値モードとは、シリアル番号の部分に、実際の値ではなく、相対値を記述するモードのことです。
ボーンのシリアル番号の内、一番小さいシリアル番号をfirst_serial、任意のボーンのシリアル番号をcur_serialとすると、
シリアル番号の部分に、cur_serial - firset_serial の値を記述することになります。
例えば、ボーンの中で、一番小さいシリアル番号が１３であったとすると、
通常のモードで、シリアル番号１６のボーンの記述は、0016になりますが、
相対値モードでは、16 - 13 = 3 なので、0003と記述することになります。
このモードの利点は、
モデルデータ（*.rokや、*.mqo）中に、記述されている、ボーンの出現順番（０から始まり１ずつ増える番号）と、
相対値が等しいことにあります。
そのため、他のソフトで作ったデータから、RokDeBone2で使用可能なボーンファイルを作成する際に、
便利になります。
また、もう一つの利点は、
相対値モードで、ボーンファイルを保存しておけば、
形状データ部分だけ、データが更新された場合に、
保存しておいたボーンファイルを、そのまま、読み込むことで、
ボーン構造を復元できる点です。
（ボーン構造などが変化した場合は、ボーンファイルも編集し直さないといけません。）
相対値なので、マイナスの値もサポートすることになりました。
マイナスの場合は、半角の-符号の後に、４桁の番号を記述します。
例えば、一番親のボーンの親の番号を指定する際には、
-0001 と書くことになると思います。
相対値モードのボーンファイルを、手で編集する場合は、
ボーンファイルが相対値モードであることを宣言しなければなりません。
これは、ボーンファイル中に、
RELATIVE_BONENO_MODE
という行を書けばＯＫです。
行と書いたのは、改行マークも含まれていないといけないことを意味します。
RokDeBone2から、相対値モードのボーンファイルを作る場合は、
fileメニューの、「ボーン情報のテキスト出力」を選んでください。

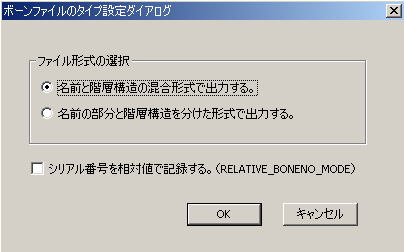

ファイル名を指定した後、下の図のような、ダイアログが出てきます。
ダイアログの、「シリアル番号を相対値で記録する」チェックボックスをチェックすると、
相対値モードのボーンファイルが作成されます。
